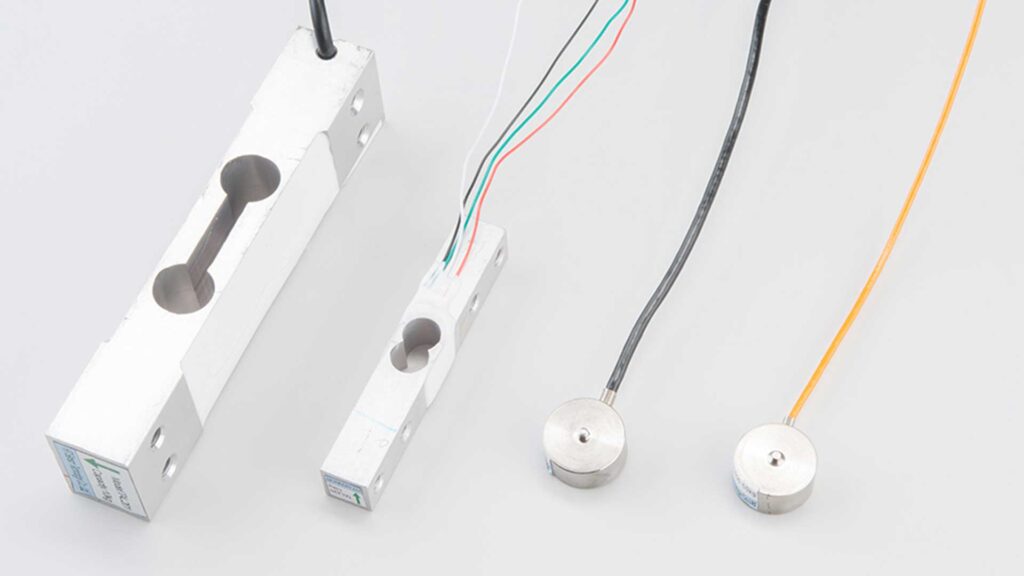

Robotik kodlamada kullanılabilen ağırlık sensörleri, Arduino gibi programlamaya elverişli kartlar ile bir çok elektronik proje hayata geçirilebiliyor. Bu bağlamda hassas terazi, baskül, tartı gibi ağırlık ölçümlerinde kullanılabilen hali hazırda üretilmiş ağırlık sensörleri mevcut. Bu ağırlık sensörlerini projenizin durumuna göre ister hassas ölçümlerde ister genel maksatlı ağırlık ölçümlerinde kullanabilirsiniz. Yapmanız gereken projenizin içeriğine uygun sensör tipi seçmeniz gerekmektedir. Kuyumcu hassasiyetinde gram gram ağırlık mı ölçeceksiniz yoksa manav gibi kilo kilo meyveler mi tartacaksınız. Bunu belirledikten sonra kendi projenize en uygun sensörü seçmelisiniz. Aşağıda bu alanlarda kullanılabilecek sensör çeşitleri ve özelliklerini veriyoruz.
1kg Yük Hücresi + Hx711 Modül Ağırlık Takımı
1kg Yük Hücresi + Hx711 Modül Ağırlık seti ürünü Hx711 haberleşme kartı ve 1 kg’lık ağırlık sensörünü tek pakette size sunar. Hx711 kartı yük hücresinde algılanan analog ağırlık değerini djital veriye dönüştürerek mikroişlemcinize aktarmanızı sağlar.
1kg Yük Hücresi + Hx711 Modül Ağırlık Takımı Teknik Özellikleri
- Yük Hücresi Kapasitesi: 1 kg
- Ayırıcı Giriş Gerilimi: ± 40mV
- Veri Hassasiyeti: 24 bit (24 bit A / D Çevirici Entegre)
- Yenileme Frekansı: 80 Hz
- Çalışma Gerilimi: 4.8 – 5.5V
- Çıkış gerilim aralığı: 2.6V ~ 5.5V
- Çalışma akımı: <10 mA
- Kart Boyutu: 34.5mm x 20.5mm x 1.1mm
- Loadcell Boyutu: 80mm x 12.7mm x 12.7mm
Güç Hücresi Bağlantıları:
- Kırmızı: Power +
- Siyah: Power –
- Yeşil: Sinyal +
- Beyaz: Sinyal –
5kg Yük Hücresi + Hx711 Modül Ağırlık Takımı
5kg Yük Hücresi + Hx711 Modül Ağırlık seti ürünü Hx711 haberleşme kartı ve 5 kg’lık ağırlık sensörünü tek pakette size sunar. Hx711 kartı yük hücresinde algılanan analog ağırlık değerini djital veriye dönüştürerek mikroişlemcinize aktarmanızı sağlar.
5kg Yük Hücresi + Hx711 Modül Ağırlık Takımı Teknik Özellikleri
- Yük Hücresi Kapasitesi: 5 kg
- Ayırıcı Giriş Gerilimi: ± 40mV
- Veri Hassasiyeti: 24 bit (24 bit A / D Çevirici Entegre)
- Yenileme Frekansı: 80 Hz
- Çalışma Gerilimi: 4.8 – 5.5V
- Çıkış gerilim aralığı: 2.6V ~ 5.5V
- Çalışma akımı: <10 mA
- Boyutu: 34.5mm x 20.5mm x 1.1mm
Güç Hücresi Bağlantıları:
- Kırmızı: Power +
- Siyah: Power –
- Yeşil: Sinyal +
- Beyaz: Sinyal –
10kg Yük Hücresi + Hx711 Modül Ağırlık Takımı
10kg Yük Hücresi + Hx711 Modül Ağırlık seti ürünü Hx711 haberleşme kartı ve 10 kg’lık ağırlık sensörünü tek pakette size sunar. Hx711 kartı yük hücresinde algılanan analog ağırlık değerini djital veriye dönüştürerek mikroişlemcinize aktarmanızı sağlar.
10kg Yük Hücresi + Hx711 Modül Ağırlık Takımı Teknik Özellikleri
- Yük Hücresi Kapasitesi: 10 kg
- Ayırıcı Giriş Gerilimi: ± 40mV
- Veri Hassasiyeti: 24 bit (24 bit A / D Çevirici Entegre)
- Yenileme Frekansı: 80 Hz
- Çalışma Gerilimi: 4.8 – 5.5V
- Çıkış gerilim aralığı: 2.6V ~ 5.5V
- Çalışma akımı: <10 mA
- Boyutu: 34.5mm x 20.5mm x 1.1mm
Güç Hücresi Bağlantıları:
- Kırmızı: Power +
- Siyah: Power –
- Yeşil: Sinyal +
- Beyaz: Sinyal –
20kg Yük Hücresi + Hx711 Modül Ağırlık Takımı
20kg Yük Hücresi + Hx711 Modül Ağırlık seti ürünü Hx711 haberleşme kartı ve 20 kg’lık ağırlık sensörünü tek pakette size sunar. Hx711 kartı yük hücresinde algılanan analog ağırlık değerini djital veriye dönüştürerek mikroişlemcinize aktarmanızı sağlar.
20kg Yük Hücresi + Hx711 Modül Ağırlık Takımı Teknik Özellikleri
- Yük Hücresi Kapasitesi: 20 kg
- Ayırıcı Giriş Gerilimi: ± 40mV
- Veri Hassasiyeti: 24 bit (24 bit A / D Çevirici Entegre)
- Yenileme Frekansı: 80 Hz
- Çalışma Gerilimi: 4.8 – 5.5V
- Çıkış gerilim aralığı: 2.6V ~ 5.5V
- Çalışma akımı: <10 mA
- Boyutu: 34.5mm x 20.5mm x 1.1mm
Güç Hücresi Bağlantıları:
- Kırmızı: Power +
- Siyah: Power –
- Yeşil: Sinyal +
- Beyaz: Sinyal –
HX711 Yük Hücresi Modülü
HX711 Yük Hücresi Modülü, 24-bit A/D yüksek hassasiyetli ağırlık değerine sahiptir. Bilgisayar, PLC ve diğer üst bilgisayarlar ile iletişim kurabilir. Analog sinyalini görüntüleyebilir, otomatik kontrol gereksinimlerini tam olarak karşılar. Tartım göstergesi, proses kontrol cihazı, çekme test makinesi için kullanılır ve diğer tartım, mekanik mukavemet testi ve diğer ölçüm durumları için uygundur.
Bu modül sadece statik durum altında yüksek hassasiyetli tartım gerçekleştirmez, dinamik dijital filtreleme ve statik dijital filtreleme yoluyla, dijital ağırlık sinyali yanıtını daha hızlı ve daha doğru hale getirir. Şok ve titreşim koşulları altında yüksek hızlı ve doğru dinamik tartım elde edebilir, dijital ağırlık sinyali seri port üzerinden, ağırlık değiştiğinde düzenli olarak gönderilebilir.
HX711 Yük Hücresi Modülü Teknik Özellikleri
| Üretici Firma | EC Buying |
| Ürün Kategorisi | Yük Hücresi Modülü |
| Seri | HX711 |
| Ölçüm Sinyal Aralığı | ± 19mV |
| Sıcaklık Katsayısı | ≤100ppm/℃ |
| A/D Dönüşüm Oranı | 6.25 ~ 100Hz |
| Kapsamlı Koruma Fonksiyonu | anti-ters bağlantı, anti-aşırı gerilim, anlık bastırma, vb gibi birden fazla koruma |
| Çalışma Sıcaklık Aralığı | -40 ℃ ~ + 70 ℃ |
| Depolama Sıcaklık Aralığı | -60 ℃ ~ + 90 ℃ |
| Fonksiyonlar | Analog-dijital dönüşüm, dijital kalibrasyon, soyma, sıfır ayar, anti-shake |
| Özellikler | Güçlü anti-girişim yeteneği, güçlü çok yönlülük, küçük sıcaklık kayması, yüksek doğrusallık |
| Depolama | Karakteristik parametrelerin uçucu olmayan depolanması, parametreler güç kapatıldıktan sonra hala kaydedilir |
| Ekran | 4 dijital (ondalık nokta ayarlanabilir) |
| Güç Kaynağı | 5 Vdc |
| Boyut | 55 × 35 × 12 (uzunluk × genişlik × derinlik mm) |
| A/D Modül Toplama Hızı | 0-100 kez/saniye isteğe bağlı (varsayılan 30) |
| Sensör Sayısı | 4 350Ω yük hücreleri |
Gravity Dijital Arduino Ağırlık Sensörü
Bu Elektronik – Dijital Arduino Ağırlık Sensörü 1kg ağırlığa kadar olan bütün ağırlıkları ölçebilir. HX711 entegresini kullanan bu sensör 24-bit analog dijital dönüştürücü ile yüksek çözünürlükte hassas ölçüm yapmanıza imkan verir. Bu elektronik Arduino ağırlık sensörü, elektronik ağırlık sensörünün maliyetini düşürür ve aynı zamanda performans ve güvenilirliği artırır.
Gravity Dijital Arduino Ağırlık Sensörü Özellikleri
A-D Dönüştürücü Özellikleri:
- İki seçilebilir diferansiyel Çıkış
- İsteğe bağlı harici kristal ile harici bileşen gerektirmeyen osilatör
- Basit dijital kontrol ve seri arabirim: pim üzerinden direkt kontrol, programlama gerektirmez
- Seçilebilir 10SPS veya 80SPS veri hızı
- Besleme Gerilimi: 2.6V ~ 5.5V
- Akım: <1.6mA
- Çalışma sıcaklığı: -40 ~ 85 ° C
- 16 pin SOP-16 paketi
Ağırlık Sensörü Özellikleri:
- Aralık: 1kg
- Uyarma gerilimi: 5-15 V
- Çıkış hassasiyeti: 1.0 ± 0.15mV / V
- Sentetik hata: tam ölçekli bin cent’e 1
- Sıfır kayması: 0.05 / 0.03 (30 dakika)% F.S
- Sıfır sıcaklık kayması: 0.05 / 0.03% F.S / 10 ° C
- Sıfır çıkış: ± 0.1mV / V
- Giriş empedansı: 1055 ± 15 Ω
- Çıkış empedansı: 1000 ± 5 Ω
- Aşırı yüklenme kabiliyeti:% 200 F.S
- Çıkış: Analog çıkış
- Boyut: 33mm * 38mm
Uzun Load Ağırlık Sensörü (0-5 KG)
Ağırlık Sensörü’nün üzerine yük bindiğinde özel şekilli metal yapılar bükülür. Bu bükülme direnç değişikliğine sebep olurken, böylece yükün ağırlığı elektriksel sinyallere dönüşmüş olur.
Uzun Load Ağırlık Sensörü’nün 4 adet kablosu bulunmaktadır. Kablo bağlantıları şu şekildedir:
Kırmızı: Exc +
Siyah: Exc –
Yeşil: Sinyal +
Beyaz: Sinyal –
Ağırlık Sensörü’nün uçları vida deliği ile sabitlenir ve yerçekimi etiket tarafından belirtilen yönde tutulur. Ürün Arduino ile uyumludur. Ağırlık Sensörü’ne zarar vermemek için beyaz kauçuk parçaya doğrudan basmamaya dikkat edilmelidir.
| Üretici Firma / Menşei | China |
| Ürün Kategorisi | Sensör |
| Çıkış hassasiyeti | 1.0 ± 0. 1mV/V |
| Kapasite | 5 kg |
| Giriş direnci | 1.120 ± 10 ohm |
| Çıkış Direnci | 1000 ± 10 ohm |
| Yük hücresi boyutu | 81*13.5*13.5mm |
| Önerilen Çalışma Gerilimi | 5 V |
| Doğrusal | %. F.S 0.05 |
| Duyarlılık (Sıcaklığın Etkisi) | % F.S/10 ℃ 0.05 |
Kare Load Ağırlık Sensörü
Bu ürün yarı köprülü bir ağırlık sensörüdür. Yarı köprü gerginleştiğinde, kırmızı sinyal kablosu aracılığıyla sinyal gönderir. Kapasite aralığını arttırmak için aynı anda birden fazla sensör kullanabilirsiniz.
Özellikleri:
Sağlam ve dayanıklı malzemeden imal edilmiştir.
50 kg’a kadar algılama yapabilmektedir.
Paralel kullanımlarda kapasite arttırımı sağlanabilmektedir.
Kare Load Ağırlık Sensörü Teknik Özellikleri
| Üretici Firma | China |
| Ürün Kategorisi | Ağırlık Sensörleri |
| Ölçüler (mm) | 28 * 28 * 8 |
| Kapasite (kg) | 50 |
| Kapsamlı hata (% F.S) | 0.2 |
| Çıkış hassasiyeti (mv / v) | 1.1 ± 0.15 |
| Doğrusal olmayan (% F.S) | 0.2 |
| Tekrarlanabilirlik (% F.S) | 0.1 |
| Histerezis (% F.S) | 0.2 |
| Creep (% F.S/3min) | 0.1 |
| Sıfır Drift (% F.S/1min) | 0.1 |
| Sıcaklık. 0.2 | sıfır (% F.S/10 ° C) Etkisi |
| Sıcaklık. Çıkış Etkisi (% F.S/10 ° C) | ≤ 0.15 |
| Sıfır Çıkışı (mv / V) | ± 0.3 |
| Giriş Direnci (Ω) | 1000 ± 50 |
| Çıkış direnci (Ω) | 1000 ± 50 |
| İzolasyon Direnci (M) | ≤ 2000 (100VDC) |
| Uyarma gerilimi (V) | 1000 ± 50 |
| Tetik Voltajı (V) | 5 ~ 10 |
| Çalışma Sıcaklığı. Aralığı (° C) | -10 ~ +50 |
| Aşırı Yük Kapasitesi (% F.S) | 150 |
| Tel bağlama yöntemi | kırmızı = Sig +, beyaz = Hariç -; mavi = Exc + |
